TBI DFU10020-4 tbi研磨c5丝杆
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: DFU系列
- 类型:
- 属性: TBI DFU10020-4 tbi研磨c5丝杆，-TBI DFU10020-4 tbi研磨c5丝杆-TBI DFU10020-4 tbi滚珠丝杠花键 TBI丝杠分为单线和双线两种类型。单线丝杠是指在轴线上只有一条螺纹，而双线丝杠则是指在轴线上有两条相对的螺纹。这两种丝杠在应用中各有优势。单线丝杠结构简单，制造成本低，适用于一些对精度要求不高的场合。而双线丝杠由于有两条螺纹，使得负载能够分担在两个螺纹上，提高了传动的平衡性和承载能力，适用于对精度要求较高的场合。无论是单线丝杠还是双线丝杠，都是实现-TBI DFU10020-4 tbi研磨c5丝杆--TBI DFU10020-4 tbi研磨c5丝杆-

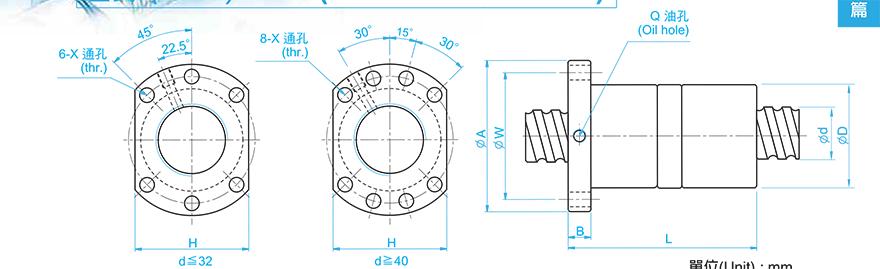

TBI DFU10020-4 tbi研磨c5丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 100 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 9.525 |
|
| 精度等级 | ||
| 螺母直径 | 150 |
|
| 法兰直径 | 202 |
|
| 螺母长度 | 340 |
|
| 螺母安装 | PCD | 170 |
| 额定动负载 | CaN | 14303 |
| 额定静负载 | C0aN | 60698 |
| 有效圈数 | 1X4 |
|
| 法兰盘宽度 | 155 |
|
| 法兰安装孔通孔直径 | 17.5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 222 |
TBI DFU10020-4 tbi研磨c5丝杆此型号部分数据来源于ISSOKU BAC issoku丝杆质量怎么样
